Brancher une prise remorque 5 fils sur une prise 7 broches peut sembler complexe, mais c’est en réalité un jeu d’enfant pour qui connaît les bons repères. En 2026, maîtriser ce type de câblage est un incontournable pour assurer la sécurité et la conformité des véhicules tracteurs et remorques. La prise à 7 broches standardisée par la norme ISO 1724 offre une compatibilité optimale avec les remorques européennes, même celles équipées d’un faisceau à cinq fils. Toutefois, la vraie subtilité réside dans la gestion des feux de position, car deux broches (la 5 et la 7) peuvent jouer ce rôle suivant le type de véhicule tracteur, un détail crucial qui évite les pannes surprises sur la route. Entre le choix des bons outils, la compréhension exacte du schéma électrique et l’attention portée à la masse, chaque étape du branchement garantit une remorque fonctionnelle et sécurisée.
En bref :
- Adaptation native entre un câblage 5 fils et une prise 7 broches grâce à la norme ISO 1724
- Attention au fil des feux de position : broche 5 ou 7 selon le véhicule tracteur
- Importance cruciale de la masse bien reliée au châssis, jamais à la boule d’attelage
- Outils indispensables : tournevis plat, pince à dénuder, multimètre, gaine thermorétractable et graisse de contact
- Vérification obligatoire du PTAC pour l’éclairage de la plaque de la remorque
- Tests précis sous charge pour éviter les faux contacts et garantir le bon fonctionnement des feux
- Erreurs fréquentes à éviter : inversion des fils, mauvais serrage, absence de graisse, prise montée à l’envers

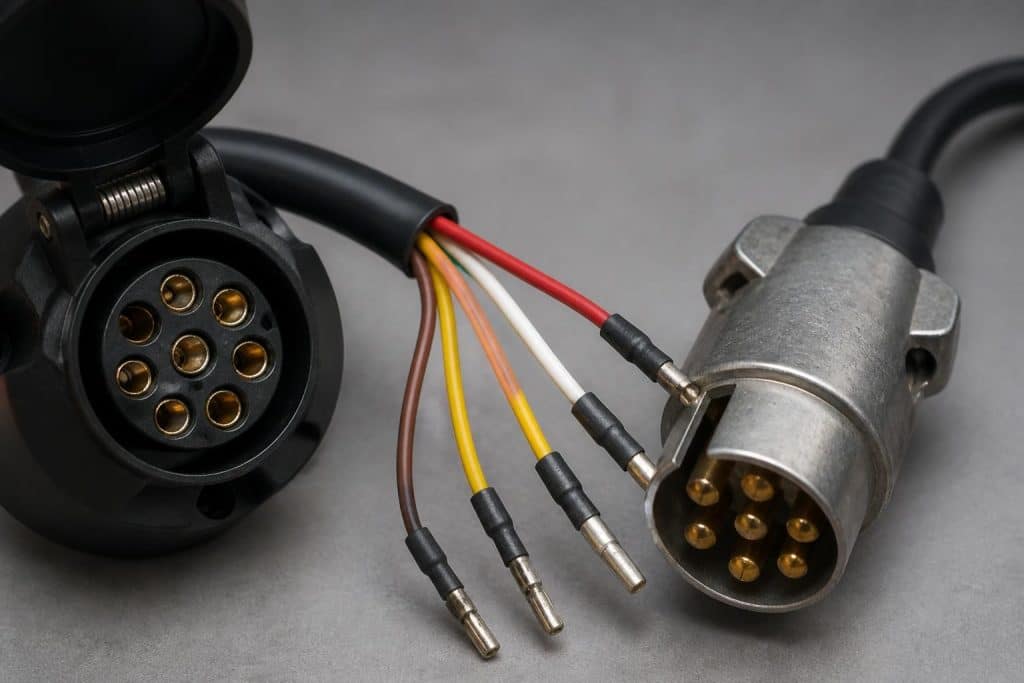

Les bases du branchement prise remorque : comprendre le câblage 5 fils et la prise 7 broches
Le schéma électrique d’une prise remorque à 7 broches est normalisé pour faciliter le branchement entre véhicules et remorques issus de différents pays d’Europe. Au centre, la broche 3 est plus grosse car elle supporte la masse générale, le retour essentiel de tous les circuits. Autour, les six broches périphériques encadrent la masse avec des fonctions bien identifiées et codifiées. Le câblage remorque à 5 fils simplifie cette distribution en regroupant les feux de position droit et gauche sur le même fil, tout en conservant les clignotants gauche et droit, le feu stop et la masse individuelle.
Ce qui rend ce branchement passionnant, c’est la coexistence sur les broches 5 et 7 qui servent au feu de position, avec des différences selon l’ancienneté du véhicule tracteur. Sur un vieux câblage, un pontage entre ces deux broches garantit le fonctionnement, alors qu’avec un faisceau multiplexé récent, ce pontage déclenche un défaut, ce qui impose une connexion exclusive à la broche 7. Cette spécificité nécessite une lecture attentive du schéma électrique avant de procéder.
Code couleur et fonctions des broches d’une prise 7 broches remorque
| Broche | Couleur du fil | Fonction | Repère |
|---|---|---|---|
| 1 | Jaune | Clignotant gauche | L |
| 2 | Bleu | Feu de brouillard arrière | 54G |
| 3 | Blanc | Masse générale | 31 |
| 4 | Vert | Clignotant droit | R |
| 5 | Marron | Feu de position droit | 58R |
| 6 | Rouge | Feux stop | 54 |
| 7 | Noir | Feu de position gauche et éclairage plaque | 58L |
La position des clignotants autour de la masse (broche 3) permet une distribution logique, les feux de position étant dissociés droite/gauche sur les broches 5 et 7. Cette séparation justifie la présence de sept broches pour une remorque qui n’utilise que cinq fonctions électriques principales.
Les équipements indispensables avant de brancher une prise remorque 5 fils sur une prise 7 broches
Avant toute intervention sur le connecteur remorque, il faut rassembler un minimum d’outils précis. Oublier un équipement ou une vérification peut coûter cher en perte de temps et en sécurité. Pour un branchement fiable et durable, il faut :
- Un tournevis plat de 3 mm, adapté aux vis des bornes
- Une pince à dénuder pour préparer les fils sans abîmer le conducteur
- Un multimètre pour vérifier la continuité, la masse et les tensions chez le véhicule et la remorque
- De la gaine thermorétractable pour isoler les connexions proprement
- Une bombe de graisse de contact électrique pour prévenir l’oxydation et garantir un bon contact entre les broches
- Une prise 7 broches neuve, en remplacement d’une prise oxydée (coût entre 8 et 15 euros)
- Un adaptateur remorque 7 vers 13 broches, si besoin, pour des configurations spécifiques (environ 10 euros)
En parallèle, vérifiez toujours le PTAC de votre remorque. S’il dépasse 500 kg, elle a sa propre immatriculation et donc sa plaque éclairée, alimentée par le feu de position de la remorque. Cela impose d’avoir un câblage fonctionnel pour l’éclairage de plaque. Sous ce seuil, la plaque du véhicule tracteur reste visible, mais doit être proprement éclairée aussi.
Préparer les fils et éviter les erreurs d’inversion
Le secret d’un câblage efficace réside dans la préparation minutieuse des fils. Il faut retirer environ 4 cm de gaine principale, ni plus ni moins, pour éviter que les fils n’aient à travailler en tension, source de casse prématurée. Chaque fil est dénudé sur 5 mm maximum : trop, et les brins de cuivre risquent de toucher la mauvaise borne et provoquer des inversions ou courts circuits. Le jaune va sur la broche 1 (clignotant gauche), le vert sur la 4 (clignotant droit), le rouge sur la 6 (feux stop). La masse blanche est impérativement en broche 3 et sert de base à tout test avant toute mise sous tension. Enfin, le fil marron (feux de position droit) sur la broche 5 ou 7, selon le véhicule tracteur, privilégie généralement la broche 7 pour l’éclairage de plaque.
L’erreur la plus fréquente reste l’inversion des fils de clignotants gauche/droite, imperceptible depuis l’habitacle mais un vrai casse-tête sur la route. Une bonne organisation évite ce genre de désagrément.
Le test avant la route : contrôler masse et fonctions sous charge pour un branchement fiable
Une fois le câblage remorque terminé, la vérification se fait en deux temps. D’abord, avec la prise débranchée du véhicule et les feux éteints, on teste la continuité de la masse entre la broche 3 et un point de châssis métallique dénudé. Avec un multimètre en ohms, un résultat supérieur à 0,5 ohm indique un défaut à corriger. La masse ne doit jamais transiter par la boule d’attelage, qui est graissée et isolée, pour éviter que tous les feux ne s’éteignent au premier virage.
Ensuite, la remorque est branchée sur le véhicule avec moteur en marche. Deux personnes sont nécessaires pour tester chaque fonction (veilleuses, clignotant gauche, clignotant droit, stop) en manipulant le câble spiralé pendant les tours de roue. Cela permet de détecter les micro-coupures invisibles à un simple test à l’ohmmètre. On mesure enfin la tension entre la broche 3 et le châssis sous charge : elle ne doit pas dépasser 0,5 V, gage d’une bonne masse sous contrainte.
Des signaux particuliers comme un clignotant qui bat deux fois trop vite sont souvent liés à une consommation insuffisante, due à une ampoule grillée ou à la présence de feux LED non compatibles. Dans ce cas, le remplacement du câblage ne suffit pas, il faut un boîtier d’attelage ou des résistances adaptées.
Liste des étapes clés pour un branchement 5 fils réussi
- Préparer soigneusement les fils en dénudant correctement sans abîmer
- Branchar le fil blanc (masse) en broche 3 en premier et sécuriser la connexion
- Brancher le jaune (clignotant gauche) en broche 1 et vert (clignotant droit) en broche 4
- Connecter le rouge (feux stop) en broche 6
- Choisir la broche 7 pour le fil de feux de position marron (éclairage plaque inclus)
- Éviter le pontage 5-7 sur les véhicules récents pour ne pas déclencher d’erreurs électroniques
- Isoler toutes les connexions avec de la gaine thermorétractable et appliquer de la graisse de contact
- Tester la masse avant de brancher sous tension, puis vérifier toutes les fonctions en mouvement
Réglementation et conformité : éclairage obligatoire selon le PTAC et la date de mise en circulation
Au-delà des aspects techniques, le respect des normes de circulation est fondamental. Selon l’article R313-5 du code de la route, une remorque doit posséder des feux de position arrière si elle masque ceux du véhicule tracteur, avec au moins deux feux si la remorque dépasse 1,30 m de largeur. Le feu stop est obligatoire dès 500 kg de PTAC (article R313-7), tout comme le feu de brouillard arrière à partir du premier octobre 1990 (article R313-9).
Les remorques dépassant 500 kg de PTAC possèdent une immatriculation propre et donc une plaque à éclairer, ce qui explicite l’importance d’un câblage impeccable des feux de position et de la plaque. L’absence d’éclairage conforme peut entraîner des amendes et compromettre la sécurité.
Comment savoir si je dois ponté les broches 5 et 7 ?
Le pontage entre les broches 5 et 7 est nécessaire uniquement sur les anciens véhicules avec câblage direct pour garantir l’éclairage des feux de position. Sur les véhicules récents équipés d’un boîtier d’attelage multiplexé, ce pontage crée un défaut, donc il faut connecter uniquement la broche 7.
Pourquoi la masse ne doit-elle pas passer par la boule d’attelage ?
La boule d’attelage est souvent graissée et isolante pour éviter la corrosion du mécanisme. Si la masse transite par cette pièce, cela provoque une coupure des feux, notamment au premier virage, rendant le branchement non fiable et dangereux.
Quels sont les signes d’un mauvais branchement électrique ?
Un clignotant qui bat plus vite qu’à l’accoutumée, un feu qui faiblit en allumant un autre, ou une plaque noire pendant que les lanternes s’allument indiquent généralement une masse défaillante, une erreur d’inversion ou un défaut d’ampoule.
Puis-je utiliser un adaptateur prise 7 broches vers 13 broches ?
Oui, un adaptateur est utile si la remorque ou le véhicule disposent de prises de type différent. Cela peut éviter un refaire un câblage complet. Le prix tourne autour de 10 euros et s’avère pratique dans des situations temporaires.
Quels outils sont indispensables pour ce branchement ?
Un tournevis plat de 3 mm, une pince à dénuder, un multimètre, une gaine thermorétractable et une bombe de graisse de contact constituent le minimum pour un branchement fiable, durable et sûr.
